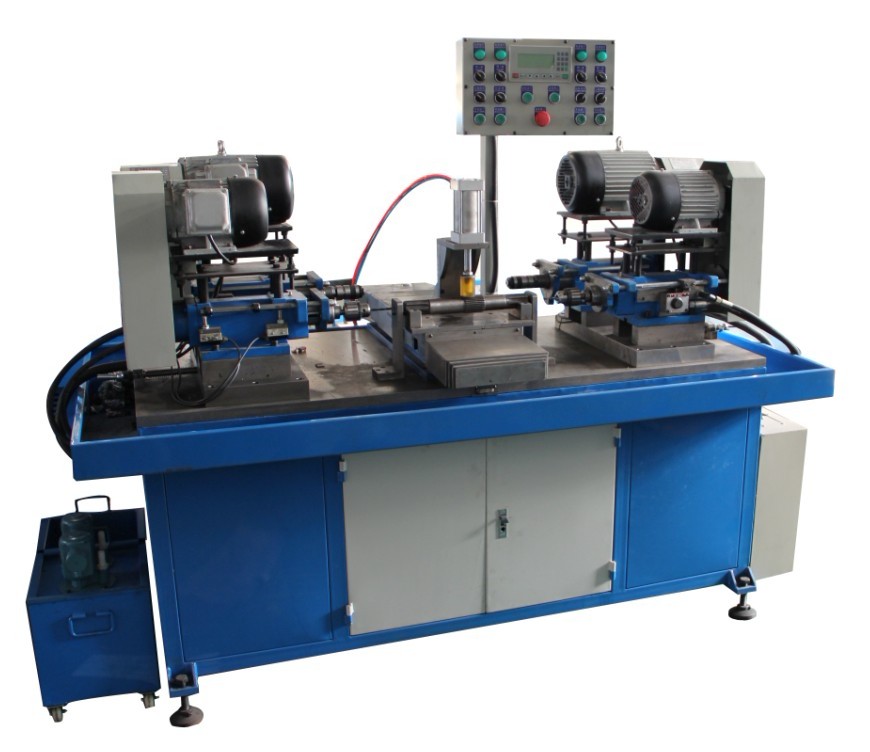

攻絲滑臺的油路分析

    1、攻絲快進：啟動攻絲動力頭電機M4正轉，攻絲滑臺開始快進。其油路為：進油路：油箱→過濾器→泵→單向閥2→行程閥（左位）→行程閥（左位）→攻絲缸下腔回油路：攻絲缸上腔→行程閥（左位）→閥→油箱

　　2、攻絲工進：快進時，當攻絲滑臺接觸到工件時，由行程閥控制速度降低轉為工進進行攻絲加工，其油路為：進油路：泵→單向閥→行程閥（左位）→調速閥→攻絲缸下腔回油路：攻絲缸上腔→行程閥（左位）→閥→油箱

　　3、攻絲快退：當攻絲滑臺到終點時，（終點線位開關SQ7動作），控制電磁鐵DL得電攻絲動力頭制動，0.3S后攻絲動力頭電機M4反轉，同時攻絲滑臺由控制凸輪控制器后退。其油路為：進油路：泵→單向閥→行程閥（右位）→攻絲缸上腔回油路：攻絲缸下腔→行程閥（右位）→閥→油箱

　　4、工作臺左移：當攻絲滑臺回到原位時,攻絲動力頭電機M4停,凸輪正好運轉一個周期,凸輪電機M2停,延時3s后左移電磁閥YV3得電,工作臺左移,到鉆孔工位時停。其油路為：進油路：油箱→過濾器→泵→2YA通電閥處于右位→缸左腔回油路：缸右腔→2YA通電閥處于右位→油箱

　　5、放松工件：當工作臺左移至鉆孔工位時壓下限位開關SQ1，使YV1、YV3斷電，放松電磁鐵YV4通電，放松工件，其油路為：進油路：泵→減壓閥→單向閥→1YA通電內閥處于右位→缸1右腔回油路：缸1左腔→1YA通電閥處于右位→油箱10放松限位開關SQ8動作后，停止放松，原位指示燈亮，取下工件，加工過程完成。
