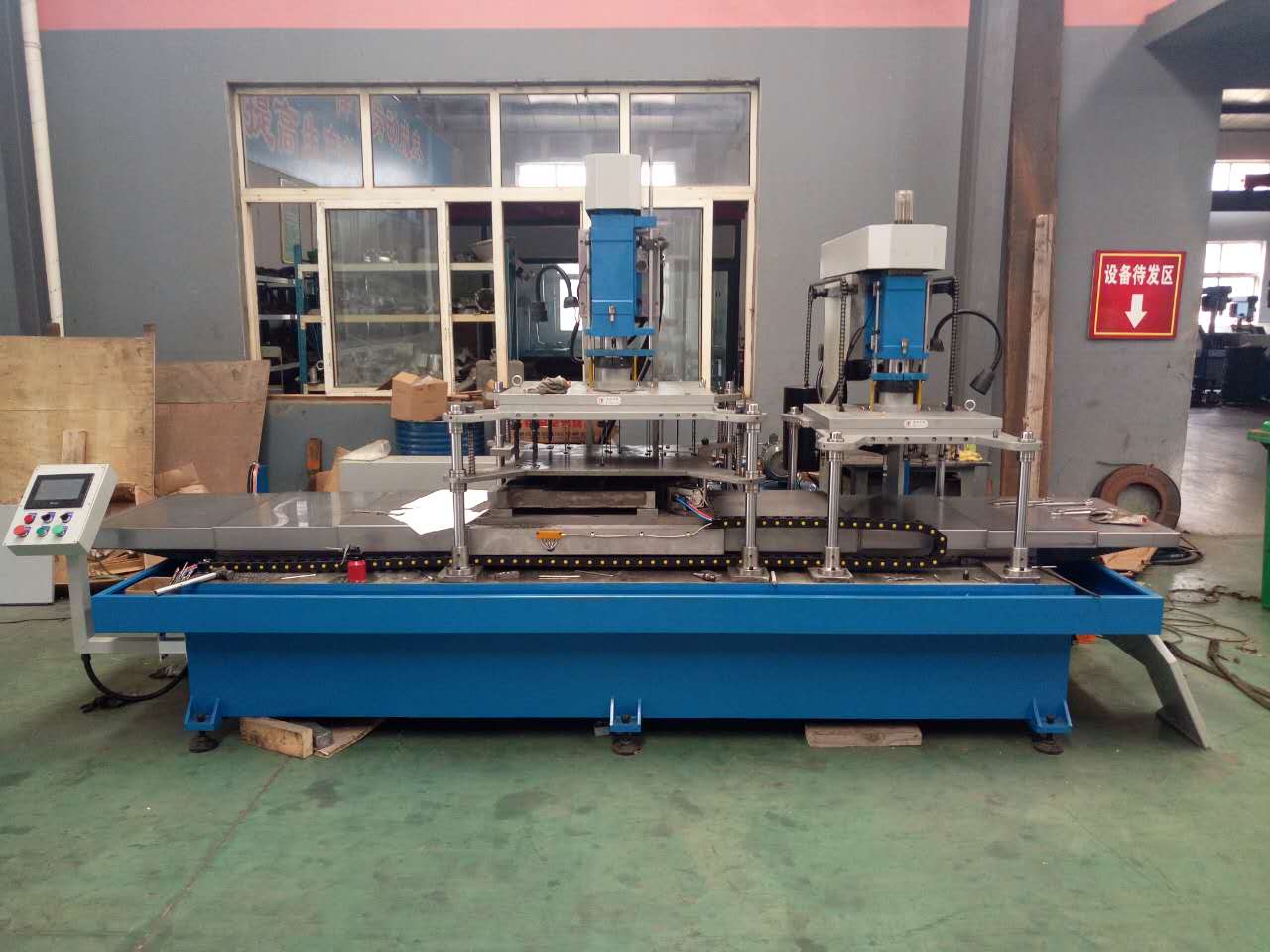

　控制系統的設計

一、 系統總體方案選擇
　　基于PC的開放式數控系統使用十分便利，使用者可以充分利用計算機的軟、硬件資源，運用通用的高級計算機語言編制程序，還可以將數控系統與外部網絡連接起來。這一開放式數控系統大致可以分為以下四類，即PC連接型CNC、PC嵌入型CNC、NC嵌入型PC（NC嵌入PC型）、全軟件型NC。
　　考慮實際被控對象的要求以及對上述四種方案利弊的比較，NC嵌入型開放式數控系統方案的可行性較高。NC嵌入型開放式數控系統方案，即數控系統由開放體系結構運動控制卡+PC機兩部分構成。開放體系結構運動控制卡通常以高速DSP作為CPU或以專用的運動控制芯片作為核心，其運動控制控制和PLC能力較強。采用NC嵌入型開放式數控系統方案的優勢是，數控機床的軟、硬件兩方面都具有開放性：軟件方面，其所有的開放性函數庫能夠?yàn)橛脩粼赪indows平臺下自行開發所需的控制系統提供強大支持，而各種軟件資源和開發工具又十分豐富，極大地降低并縮短了系統軟件設計的難度和周期；硬件方面，數控核心（NCK）與硬件驅動程序都預留有標準的接口，支持系統升級。當有硬件修改要求時，只需改動硬件驅動程序。目前，很多硬件供應商在提供硬件的同時也會為客戶提供相應的驅動程序，大大降低了系統升級和功能拓展時的工作量，提高了系統開發效率。NC嵌入PC型數控系統則主要由工控機（IPC）、運動控制卡、伺服驅動器、伺服電機及各種外部設備等組成。
二、 伺服驅動方案選擇
　　伺服驅動裝置是CNC裝置和機床的聯系環節。CNC裝置發出的控制信息，通過伺服驅動裝置，轉換成坐標軸的運動，完成程序所規定的操作。伺服驅動裝置應具有信號放大控制能力，根據裝置發出的控制信息對機床移動部件的位置和速度進行控制。
　　主軸伺服驅動方案選擇交流變頻調速方案。由于將直流電逆變成交流電的環節可操控性較強，且在頻率的調節范圍以及改善變頻后，電動機的特性在各個方面都具有明顯的優勢。因此，在機床主軸驅動中，交流電動機憑借絕對優勢成為開放式數控系統的主要選擇。
　　伺服進給和主軸驅動是決定數控機床技術的性能和加工精度的主要因素。因此，數控機床對進給伺服電機、伺服系統的位置和速度控制以及機械傳動等方面都有很高的要求。為滿足數控加工精度的要求，伺服系統應具有優良的靜態與動態負載特性。這樣，即便在伺服系統的負載或切削條件發生變化時，仍能保持恒定的進給速度。在加工過程中，機床工作臺在隨機狀態下，要能夠根據加工軌跡的要求，隨時實現正向或反向運動。在方向發生改變時，也不可以出現反向間隙和運動損失。另外，在不同的加工條件下，如，加工零件的材質、尺寸、部位以及刀具的種類和冷卻方式等不同，數控機床的進給速度應在很寬的范圍內實現無級變化。
