多軸器與多軸鉆床區別(結構篇)

隨著制造技術的不斷發展和新材料工藝的應用, 制造業對機床這 一加工母機的性能要求越來越高。 追求高效率, 高精度和高可靠性是 機床技術發展的一個永恒話題。

多軸器(multi-spindletool)俗稱多孔鉆、多軸鉆孔器、多軸 機床或多軸頭, 是一種新型的孔加工設備。 多軸器最早出現在日本地 區, 后經臺灣傳入大陸,距今已有二十年的歷史。 由于進入國內時間 不長,所以很多企業都未曾耳聞。其實它是裝在鉆、攻機床上的夾刀 頭子,并且是兩軸以上同時加工鉆孔件或攻牙件,故稱多軸器。 多軸器一般由一臺普通的多軸器配上一臺普通的鉆床組成, 能一 次性把幾個乃至十幾二十個孔或螺紋加工出來。 如配上液壓裝置, 可 自動進行快進、工進(工退)、快退、停止。多軸器白話叫群鉆,一 般型號可同時鉆 2-16孔,大大提升效率,固定機種軸數不拘,鉆軸形 式,尺寸大小可依客戶之需進行設計加工。

多軸器(多軸機床/多軸頭/多軸鉆/群鉆)系列本體結構利用齒 輪箱配合萬向節頭所組成, 容易調整加工孔距齒輪所限制, 節省調整 的時間, 也少有死角的限制, 適合加工接近圓周分布孔的工件。 為保 證萬向節頭最大使用壽命,移動范圍不得超過 15度,等于垂直這前 后左右 30mm 以內。

多軸器

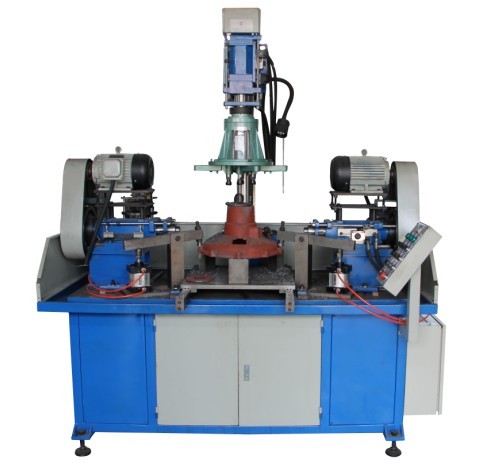

多軸鉆床屬于多軸器,但與多軸器略有不同。多軸鉆床采用一體式結構,多軸鉆床床身、立柱、機頭等采用消失模鑄造鑄成,液壓進給,在大大提高加工效率的同時,整體的剛性,穩定性都優于多軸器。對于多軸器無可奈何的大孔,多軸鉆床也能夠完成。常用機型中鉆孔范圍最大達到φ23-φ32mm。在使用壽命上多軸鉆床也遠遠長于多軸器。

多軸鉆床消失模鑄造(又稱實型鑄造)是將與鑄件尺寸形狀相似的石蠟或泡沫模型粘結組合成模型簇,刷涂耐火涂料并烘干后,埋在干石英砂中振動造型,在負壓下澆注,使模型氣化,液體金屬占據模型位置,凝固冷卻后形成鑄件的新型鑄造方法。

優點:

1.鑄件精度高

消失模鑄造是一種近無余量、精確成型的新工藝,該工藝無需取模、無分型面、無砂芯,因而鑄件沒有飛邊、毛刺和拔模斜度,并減少了由于型芯組合而造成的尺寸誤差。鑄件表面粗糙度可達Ra3.2至12.5μm;鑄件尺寸精度可達IT7至9;加工余量最多為1.5至2mm,可大大減少機械加工的費用,和傳統砂型鑄造方法相比,可以減少40%至50%的機械加工間。

2.設計靈活

為鑄件結構設計提供了充分的自由度?？梢酝ㄟ^泡沫塑料模片組合鑄造出高度復雜的鑄件。

3.無傳統鑄造中的砂芯

因此不會出現傳統砂型鑄造中因砂芯尺寸不準或下芯位置不準確造成鑄件壁厚不均。

4.清潔生產

型砂中無化學粘結劑,低溫下泡沫塑料對環境無害,舊砂回收率95%以上。

5.降低投資和生產成本

減輕鑄件毛坯的重量,機械加工余量小。
